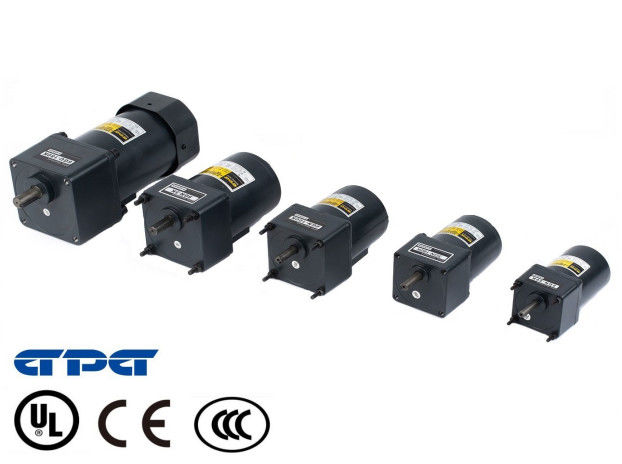

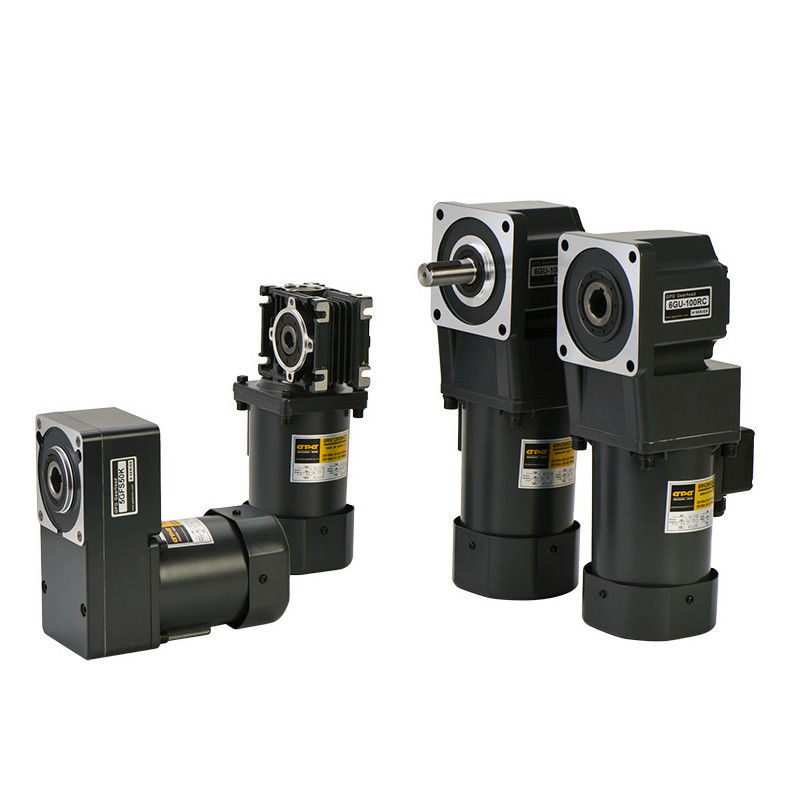

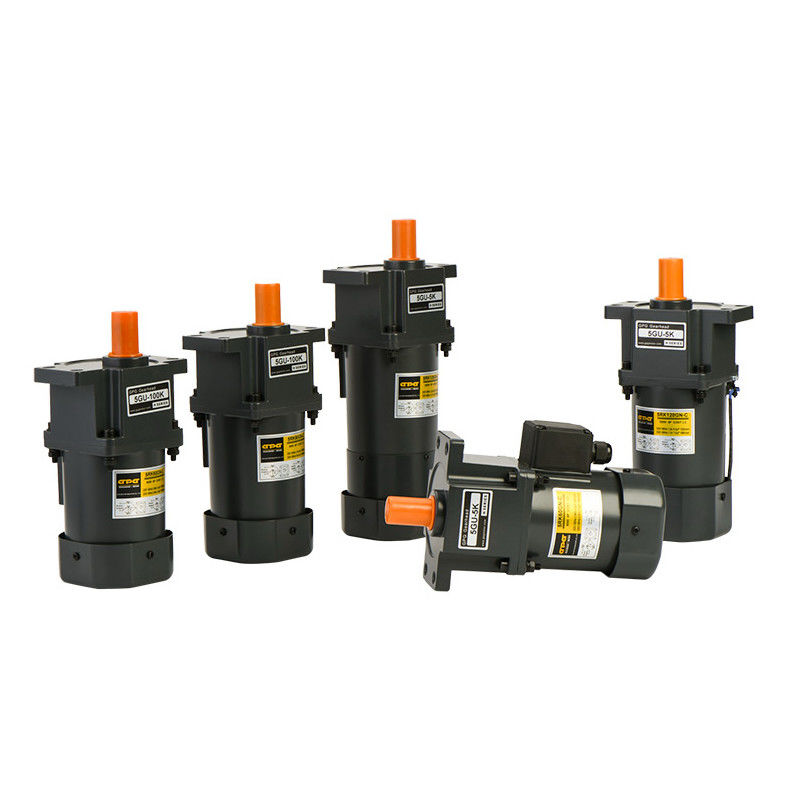

انتخاب موتور دنده ای AC کوچک موتور الکتریکی IK RK Micro Worm

معنی کد استاندارد GPG

① پوسته نوع 2 یعنی 60 میلی متر، 3 به معنای 70 میلی متر، 4 به معنای 80 میلی متر، 5 به معنای 90 میلی متر، 6 به معنای 100 میلی متر (قطر پوسته موتور)

② کد نوع موتور IK به معنای موتور القایی است (توجه داشته باشید: موتور تک فاز دارای 4 سیم پیشرو است، هر موتور سه فاز القایی هستند

موتور، موتور 60 میلی متری نوع القایی ندارد، RK به معنای موتور برگشت پذیر است (موتور تک فاز دارای 3 سیم پیشرو است)

③ کد قدرت موتور 6 یعنی 6 وات 15 یعنی 15 وات 20 یعنی 20 وات 25 یعنی 25 وات 40 یعنی 40 وات ...... 200 یعنی 200 وات

④ کد نوع کنترل سرعت با R به معنای نوع کنترل سرعت است، بدون R به معنای سرعت ثابت است

⑤ کد شافت موتور GN به معنی شفت دندانه، A1 به معنای شافت دایره ای با صفحه صاف، A2 به معنای شافت دایره ای با شکاف کلید است.

⑥ کد ولتاژ A به معنای 110 ولت، C به معنای 220 ولت، S به معنای 3ph220 ولت، S3 به معنای 3ph380V، SS3 به معنای 3ph220V/380V است.

⑦ کد جعبه ترمینال L به معنای سیم پیشرو 450 میلی متری است، TT به معنای جعبه ترمینال با بلوک ترمینال است، TC به معنای جعبه ترمینال با خازن در داخل است.

⑧ جهت T-box/leadwire A به معنای سمت چپ شفت، B به معنای پایین شفت، C به معنای سمت راست شفت، D به معنای روی شفت، از دید شفت ببینید،

جهت پیش فرض B است، پیوست را ببینید

⑨سیم سرب جهت T-box U: بالا D: پایین L: چپ R: راست، از نمای جلوی جعبه ترمینال ببینید، جهت پیش‌فرض D است، پیوست را ببینید

⑩کد محافظ حرارتی P به معنای محافظ حرارتی است، بدون ابزار بدون محافظ حرارتی

⑪کد فن خنک کننده F به معنی فن خنک کننده، بدون وسیله بدون فن خنک کننده، M به معنی ترمز آهنربایی، FM به معنی ترمز آهنربایی و

فن خنک کننده

⑫گیربکس نوع کد 2 یعنی 60 میلی متر، 3 به معنی 70 میلی متر، 4 به معنای 80 میلی متر، 5 به معنای 90 میلی متر، 6 به معنای 104 میلی متر (فلنج پوسته جعبه دنده مربعی)

⑬ کد نوع فلنج گیربکس GN به معنای جعبه دنده مربعی است، GS به معنای گیربکس نوع فلنج گوش است.

⑭ کد نسبت سرعت 3,5,6,7.5,10,12.5,15,18,20,25,30,36,40,50,60,75,90,100,120,150,180,200,250,300,500,75

⑮ کد نوع بلبرینگ K به معنای بلبرینگ استاندارد است، RT به معنای شفت جامد با زاویه راست، RC به معنای شافت توخالی زاویه راست است.

⑯ کد دیا شفت G8 به معنای شافت قطر 8 میلی متری، G10 به معنای شافت قطر 10 میلی متری، G12 به معنای شفت قطر 12 میلی متری، G15 به معنای شفت قطر 15 میلی متری است.

⑰ کد پیچ ​​اتصال L به معنای سوراخ پیچ، T به معنای نوع سوراخ است

⑱شاخ کلید کد K3 به معنای 3*3*18 میلی متر، K4 به معنای 4*4*25 کلید K5 به معنای کلید 5*5*25، F1 به معنای صورت صاف 1*25، F2 به معنای صورت صاف 1*20 است.

توجه داشته باشید

مشخصات فقط برای مرجع.

ابعاد و مشخصات شفت (ولتاژ، گشتاور، سرعت و غیره) را می توان سفارشی کرد.
